上銀科技创立于1989年10月，员工超过6千人，30多年的努力发展，成就了一个世界知名品牌，能够立足于直线传动领域，也得益于上银科技持续的研发投入。至今，上银直线导轨的型号已经覆盖各个机械设备领域。



我们要掌握HIWIN上银直线导轨选型方法，首先就要熟悉上银导轨的具体型号规格都有哪些。

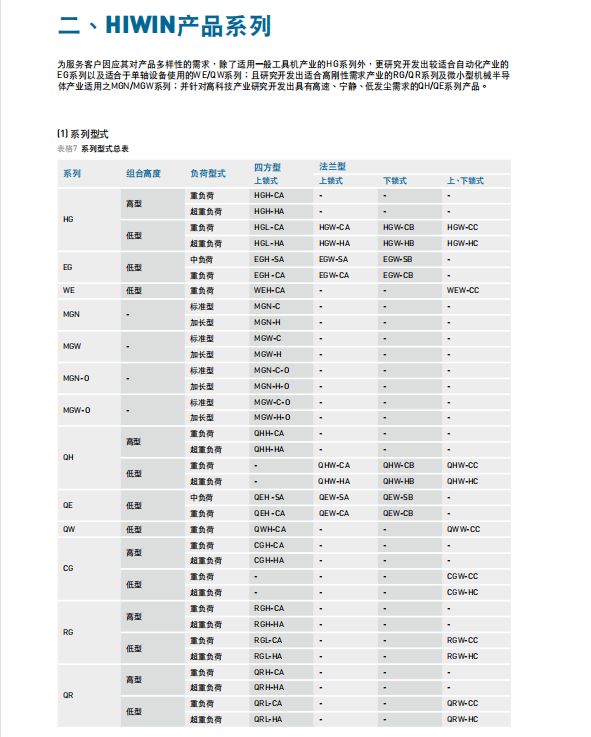

                            HIWIN上银直线导轨产品系列

HG/CG系列:磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线切割机、精密量测仪器、木工机器、搬运机器、运送装置。

---

EG系列:产业自动化机器、半导体机械、雷射雕刻机、包装机器。

---

QE/QH系列:精密量测仪器、半导体机械、产业自动化机器、雷射雕刻机，可广泛应用于具有高速、宁静、低发尘需求的高科技产业。

---

WE/QW系列:自动化装置、运输设备、精密量测仪器、半导体设备、塑料瓶拉吹设备、 单轴机器人机械手臂、需单轴承受力矩的设备。

---

MG系列:印表机、机器手臂、电子仪器设备、半导体设备。

---

RG/QR系列: CNC加工机、重切屑加工机、CNC磨床、射出成型机、大型龙门机床

---



    基于这些型号，我们根据自己的行业，自己的产品，选择合适的型号，接下来，我们就需要选择什么样的精度等级。上银直线导轨提供有C,H,P,SP,UP等级，根据设备的精度等级要求选定。

首先必须明确使用条件、负载能力和预期寿命。但由于直线导轨的寿命分散性较大，为了便于正确选型上银导轨，必须先清楚以下几个重要概念。

额定寿命：所谓额定寿命是指一批相同的产品，在相同的条件及额定负荷下，有90%未曾发生表面剥离现象而达到的运行距离。上银直线导轨使用钢珠作为滚动体的额定寿命，在基本动额定负荷下为50km。 基本动额定负荷(C): 所谓基本动额定负荷是指一批相同规格的直线导轨，在负荷方向和大小均等的状态下，经过运行50km后，90%的直线导轨其滚道表面不产生疲劳损坏(剥离或点蚀)时的***高负荷。

基本静额定负荷(Co): 所谓基本静额定负荷是指在负荷方向和大小均等的状态下，在受到***大应力的接触面处，钢珠与滚道表面的总***变形量恰为钢珠直径万分之一时的静负荷。

预压力：所谓预压力是预先给予钢珠负荷力，利用钢珠与珠道之间负向间隙给予预压，这样能够提高上银导轨的刚性和消除间隙。按照预压力的大小可以分为不同的预压等级。台湾上银公司(HIWIN)提供六种标准预压，预压力从有间隙到0.13C不等。C值为动额定负荷。

上银导轨的选型必须根据使用条件、负载能力、和预期寿命选用。所谓使用条件主要是指应用何种设备、精度要求、刚性要求、负荷方式、行程、运行速度、使用频率、使用环境等因素。根据条件选择对应的合适产品系列。
